新聞中心
焊接螺母的滲氮層形貌

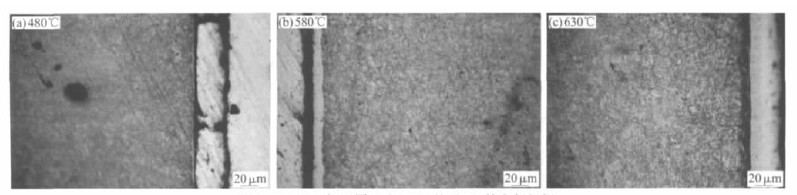

下圖為在35CrMo鋼上焊接螺母不同溫度QPQ處理后的顯微組織形貌?？梢?，480℃和580℃處理35CrMo焊接螺母鋼滲層組織為化合物層和擴(kuò)散層。630℃處理的35CrMo鋼滲層組織為化合物層﹑中間層和擴(kuò)散層，其他因素不變的情況下，處理溫度越高焊接螺母的化合物層越厚。
相關(guān)資訊
- 國內(nèi)外新開發(fā)的高強(qiáng)度調(diào)節(jié)螺栓鋼
- 自攻螺釘工廠直銷四個(gè)的優(yōu)勢
- 焊接螺釘燒絲現(xiàn)象的解決方法
- 鉚螺機(jī)構(gòu)の簡介
- 對(duì)緊固件防松性能的試驗(yàn)
- 自攻螺釘?shù)姆诸惙绞郊百|(zhì)量標(biāo)準(zhǔn)
- 緊固件行業(yè)發(fā)展與原材料價(jià)格上漲
- 內(nèi)外六角螺釘斷裂失效分析
- 防盜螺栓的作用
- 飛機(jī)的焊接螺母標(biāo)準(zhǔn)件減重綜述
- 特制雙螺幗+擋圈法
- 焊接螺母在我國的發(fā)展前景
- 自攻螺釘驗(yàn)收的重要性及驗(yàn)收標(biāo)準(zhǔn)
- 車用號(hào)牌防盜螺栓
- 自攻螺絲滲碳的目的
下一篇： 非標(biāo)螺絲的QPQ處理效果
返回
